Hallo,
beim Einbau der Sumpffilterplatte hab ich festgestellt das die Beinchen sich stark nach innen biegen.
Da ich mir nicht sicher war ob sie beim montieren der Platte auf den vier vorgesehenen Punkten landen

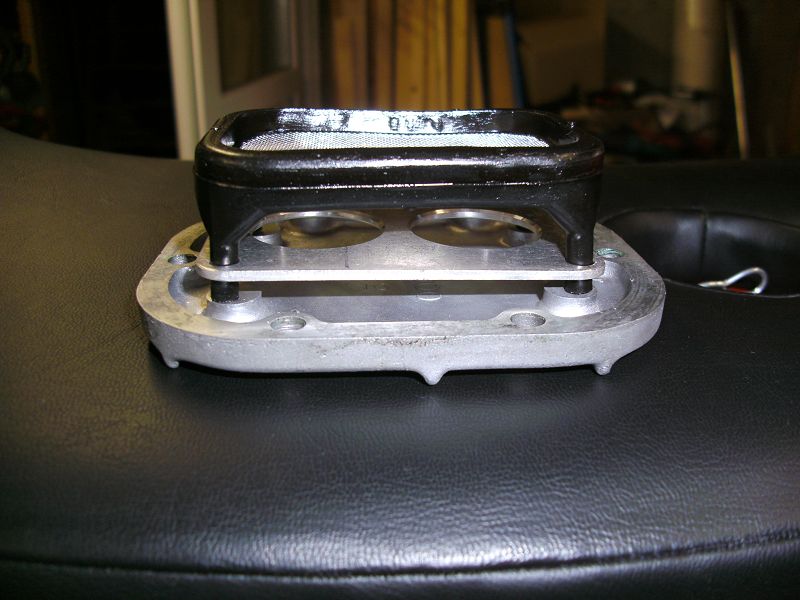

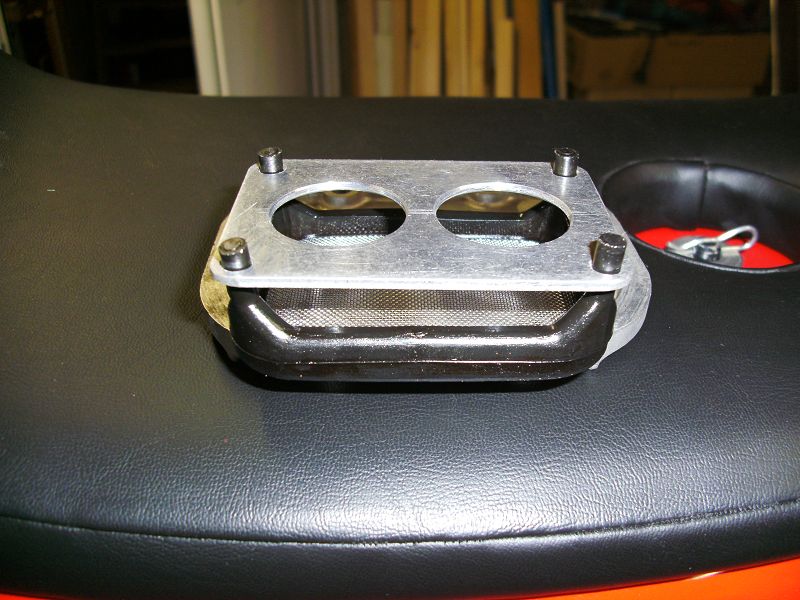

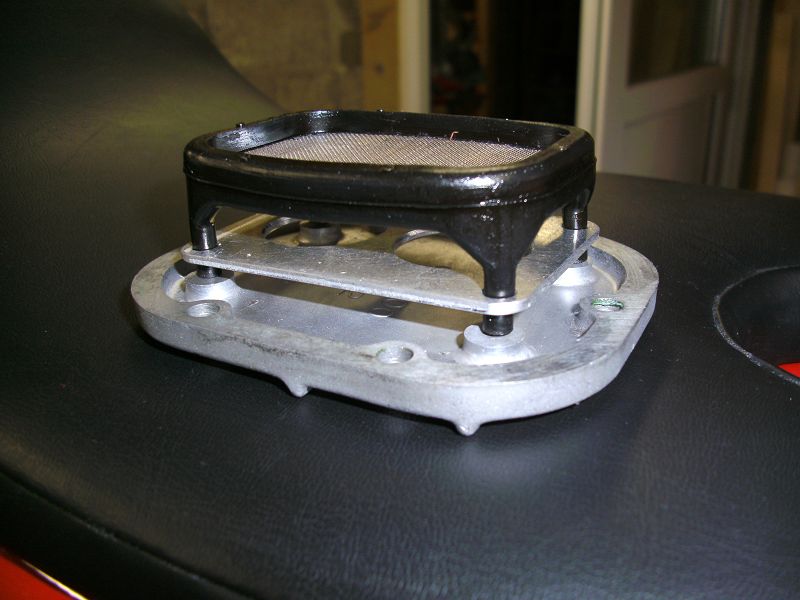

und damit der Filter richtig sitzt hab ich eine Aluplatte als fixierung für die Gummiebeinchen gebaut.

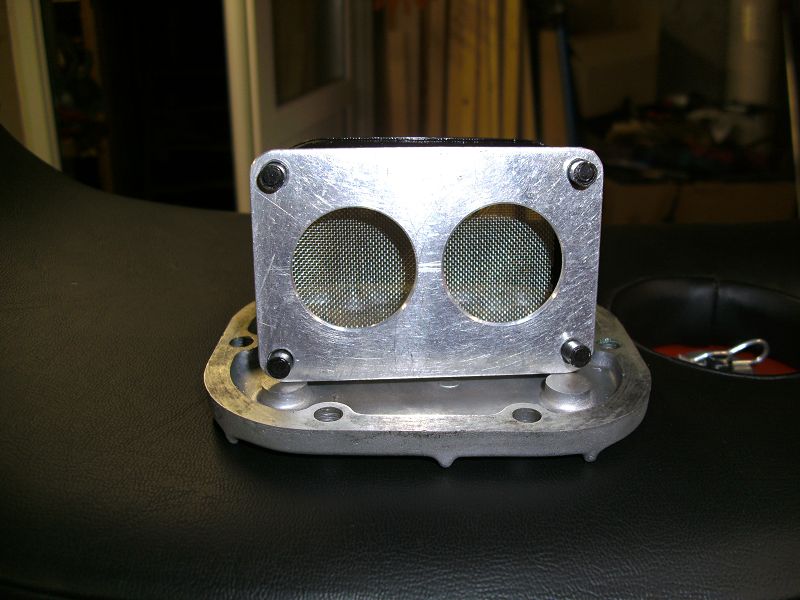

Mit einem Stufenblechbohrer sind die beiden großen Löcher schnell gemacht. mehrer kleine Löcher
erfüllen aber auch ihren Zweck.
Da ich keine Ölablass-Schraube mehr habe muss ich die Platte zu jedem Ölwechsel demontieren.
Jetzt brauch ich mir keine Gedanken mehr zu machen ob der Filter richtig sitzt.
Für den Einen oder Anderen ev. eine Anregung.

Gruß Frank

Beine?

Ich kenn da nur den Bügel zum Rausziehen.

Zitat von rainhard

---

Beine?

Ich kenn da nur den Bügel zum Rausziehen.

---

Es gibt beide Versionen.
Die mit dem Bügel wurden ab 1980 oder 1981 eingesetzt.

Gruß
Bernd

Clever und sauber gemacht-nachahmenswert!

@Stone

Zitat

---

Es gibt beide Versionen.

---

Kannte ich auch noch nicht. Da hab ich wieder was dazu gelernt.....

Im 77er und 78er Mod. sind def. die mit den Beinchen drin.

Gruß
Frank

Ich fahre beide Versionen...

So sieht das Blechding aus (mit viel Vorbesitzerschmodder ):

Da könnte man auch einen netten FAQ-Beitrag zu machen... zum einen zu den Unterschieden und den Optimierungen beim Gummiteil. Freiwillige vor...

Hallo Leute,
also wenn mir Frank mal eine Handskizze mit den Massen der Hilfsplatte zusendet, ist das hier kein Problem.
Die andere Version habe ich vielleicht selber und kann mir dort die Maße besorgen.
Dann kommt das wie gewohnt in Farbe und 3D.

Allen übrigens einen guten Rutsch ins Neue Jahr!

Viele Grüße
Schorse

Hallo Schorse,
leider geht das mit der Zeichnung gerade nicht, da der ganze Kram zwecks Testläufe schon wieder im Öl schwimmt.
Die Sache ist aber recht einfach. Blechgröße ist die Außenkante der vier Fußpunkte auf der Grundplatte.
Blechdicke ca. 2mm.
Dann einfach das Ölsieb draufstellen und die Beinchen mit leichtem Druck ausrichten.
Um jedes Beinchen einen Kringel malen, mittig ankörnen und dann mit Beinchendurchmesser bohren.
Zwei große oder viele kleinere Löcher in die Mitte.
Einfach damit der Ölfluß nicht gestört wird.
Noch ein wenig mit dem Senker Kanten brechen und
damit ist das Ding schon fertig.
Gruß
Frank

Liebe Leute

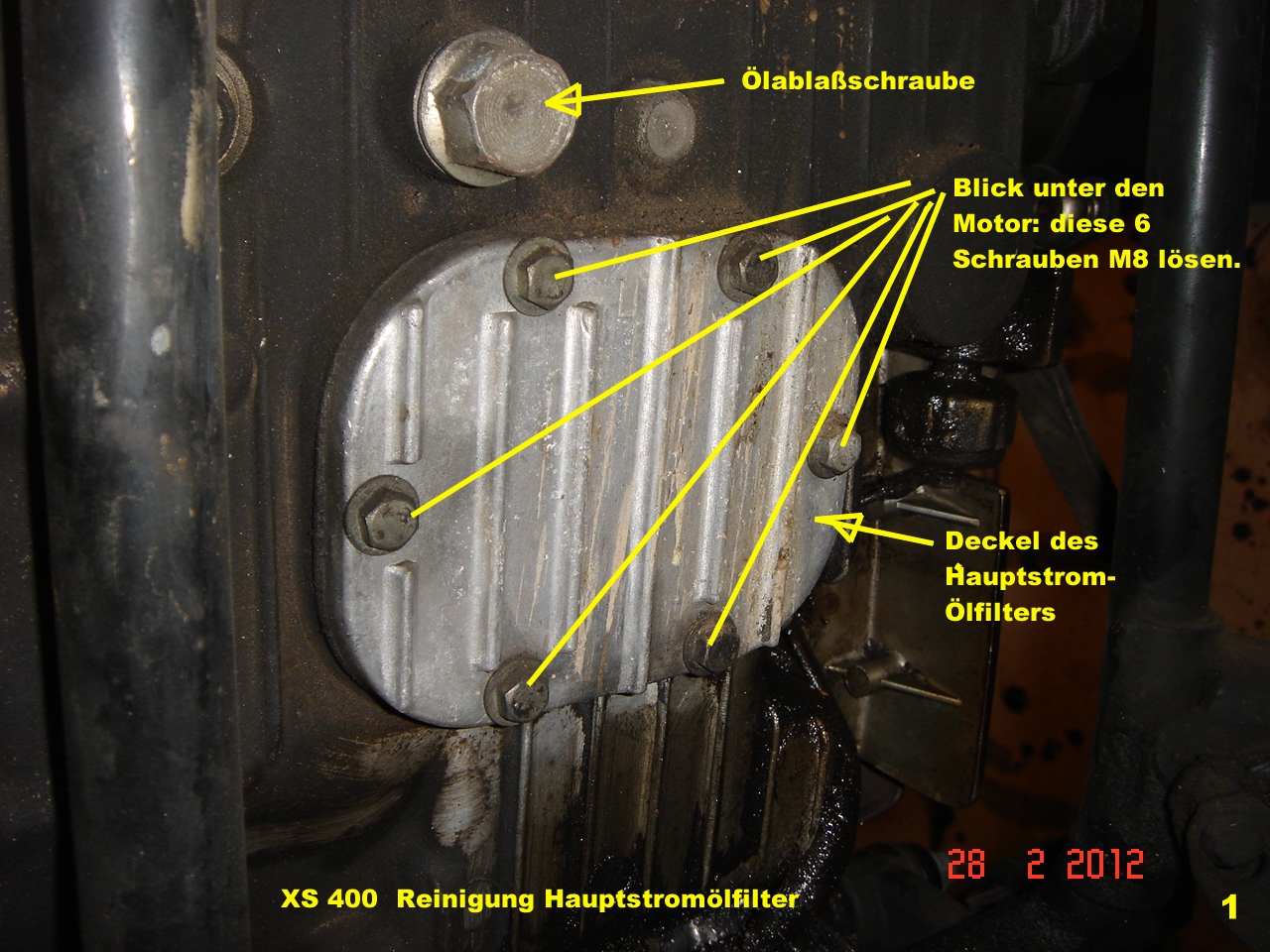

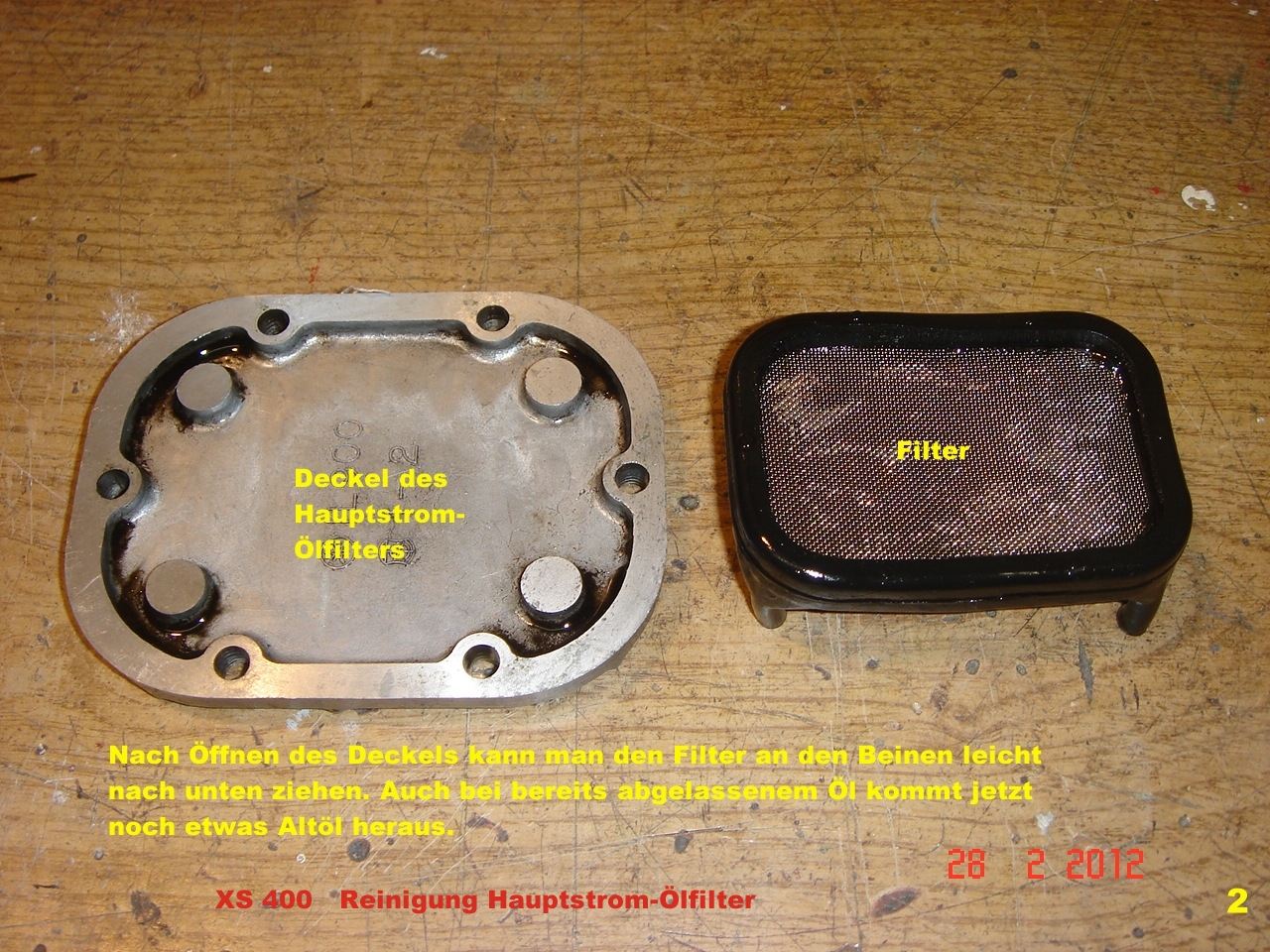

... bin gerade am Thema Hauptstromfilter.
Frage: sitzt zwischen dem Deckel und dem Motorblock eine Dichtung?

Viele Grüße
Schorse

Da gehört eine dünne Papierdichtung rein.

...danke, das setze ich noch mit in den Text.

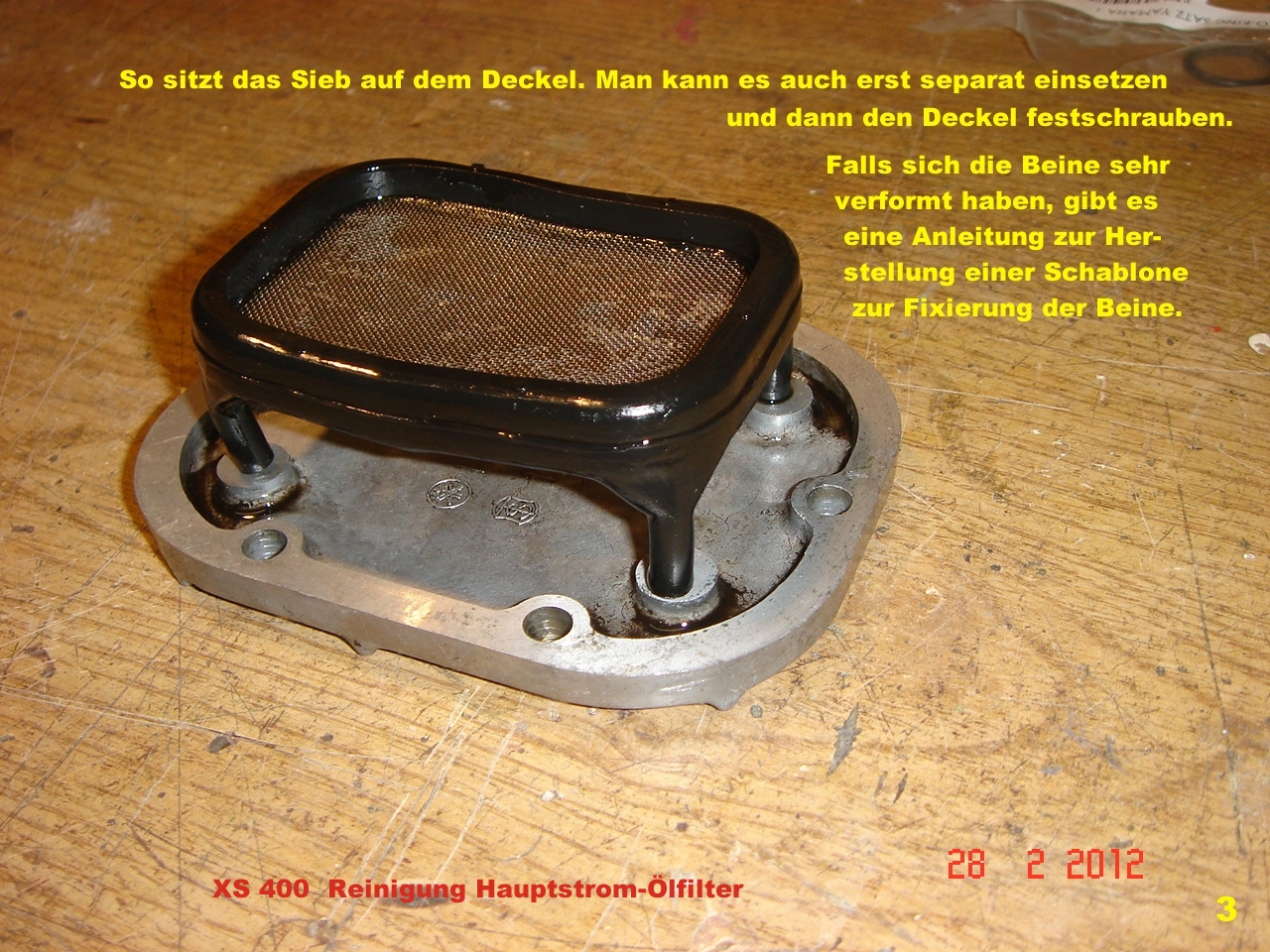

so, hier noch Bild 3 mit der Erweiterung von gemamo sowie eine Skizze.

@ Dirk: reicht Dir das für die FAQs?

Viele Grüße
Schorse

welches Bild?

hallo Walter,

ich kämpfe beim Hochladen von Dateien immer wieder: nach Betätigung des Buttons Datei hochladen passiert einfach nichts. Beim ca. 5ten Versuch gehts dann doch. Bin gerade bei versuch 3...
