Servus,

Beim Zusammenbau des Hinterrades ist mir aufgefallen, dass Bucheli zwei Einbaurichtungen der Distanzbuchse mit Distanzring hat.

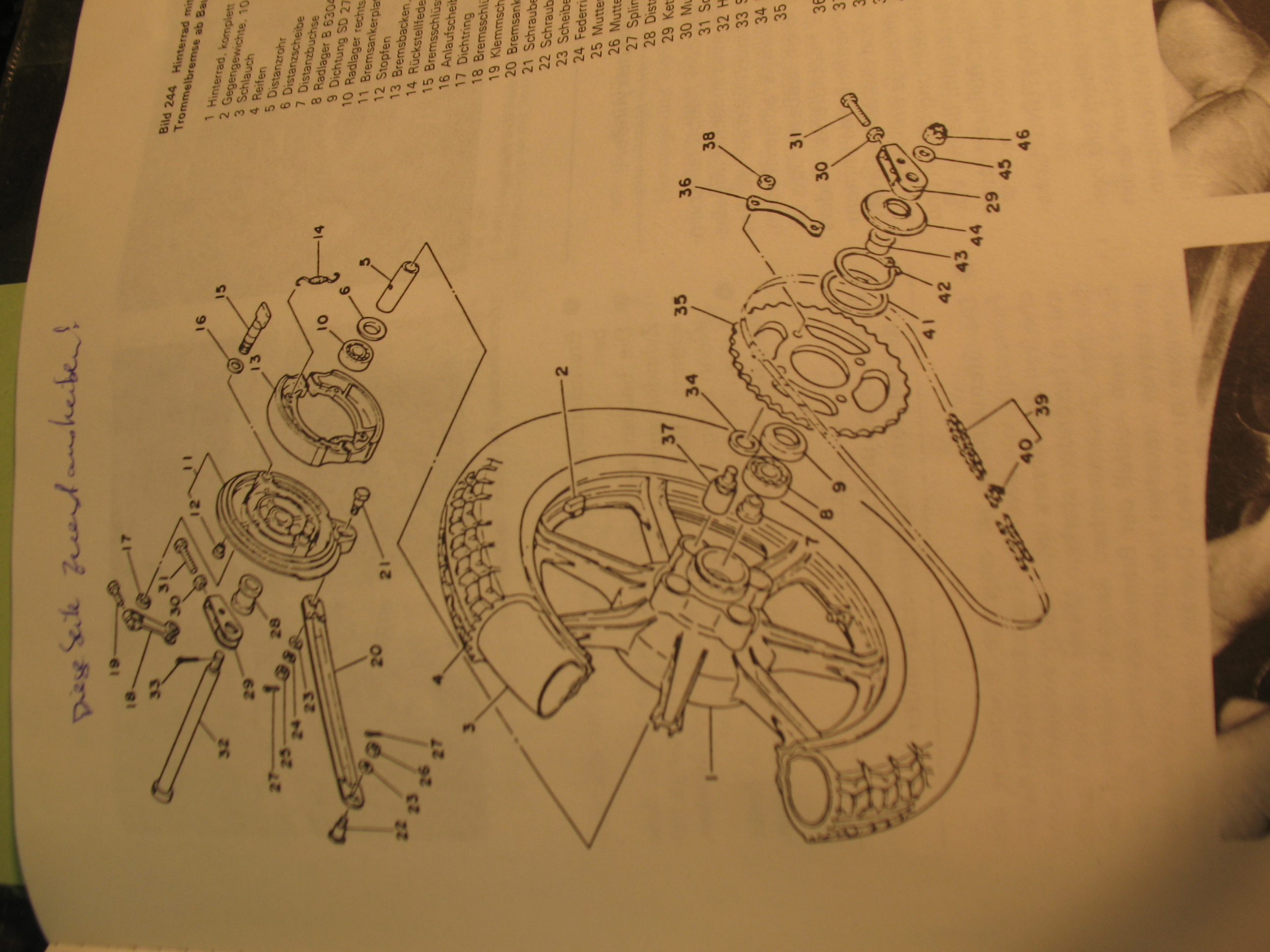

Gem. Explosionszeichnung und as-built liegt der Distanzring auf der Scheibenbremsenseite und nicht auf der Antriebsradseite.

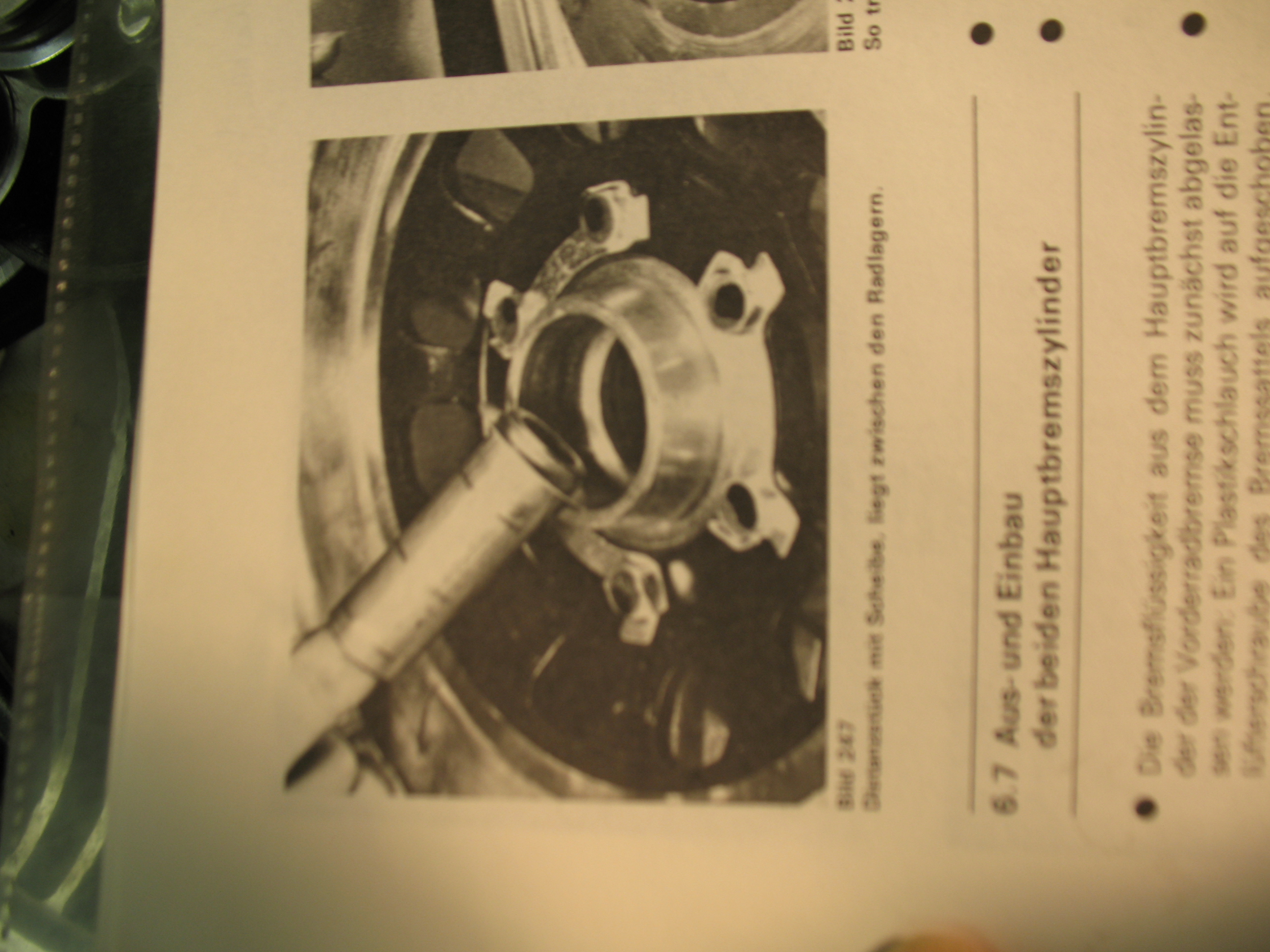

Gem. Bild ist der Distanzring auf der Seite der Antriebsscheibe und nicht der Scheibenbremsenseite.

Wisst ihr zufällig, ob das Bild falsch ist oder die Explosionszeichnung?

Hoffe alle gut über den Sommer gekommen. Freu mich auf lange Winterabende in der Werkstatt!

Grüße, Danke im Voraus,

Meusi

ich bin mir nicht ganz sicher ob ich das richtig verstanden habe, aber du meinst wohl das Rörchen, das zwischen die beiden Lager kommt? Auf diesem Röhrchen befindet sich ein Ring, der dazu dient, das Röhrchen zu positionieren. Ich würde den einfach in die Mittw des Röhrchens schieben.

Du hast richtig verstanden.

Wo der Ring ist is wumpe, hauptsache er is drauf.

Bei nem andern Rad wo der Ring fehlte habick das mit isolierband gemacht.

*

hab deinen Doppelbeitrag mal gelöscht.

Und kann auch bestätigen, dass ohne die Scheibe nicht gut ist.

Servus,

danke für die schnellen Antworten!

Jetzt kommt das wirklich Spannende an der Frage (für die, die das Lager hinten schon mal gem. Bucheli ausgebaut haben)

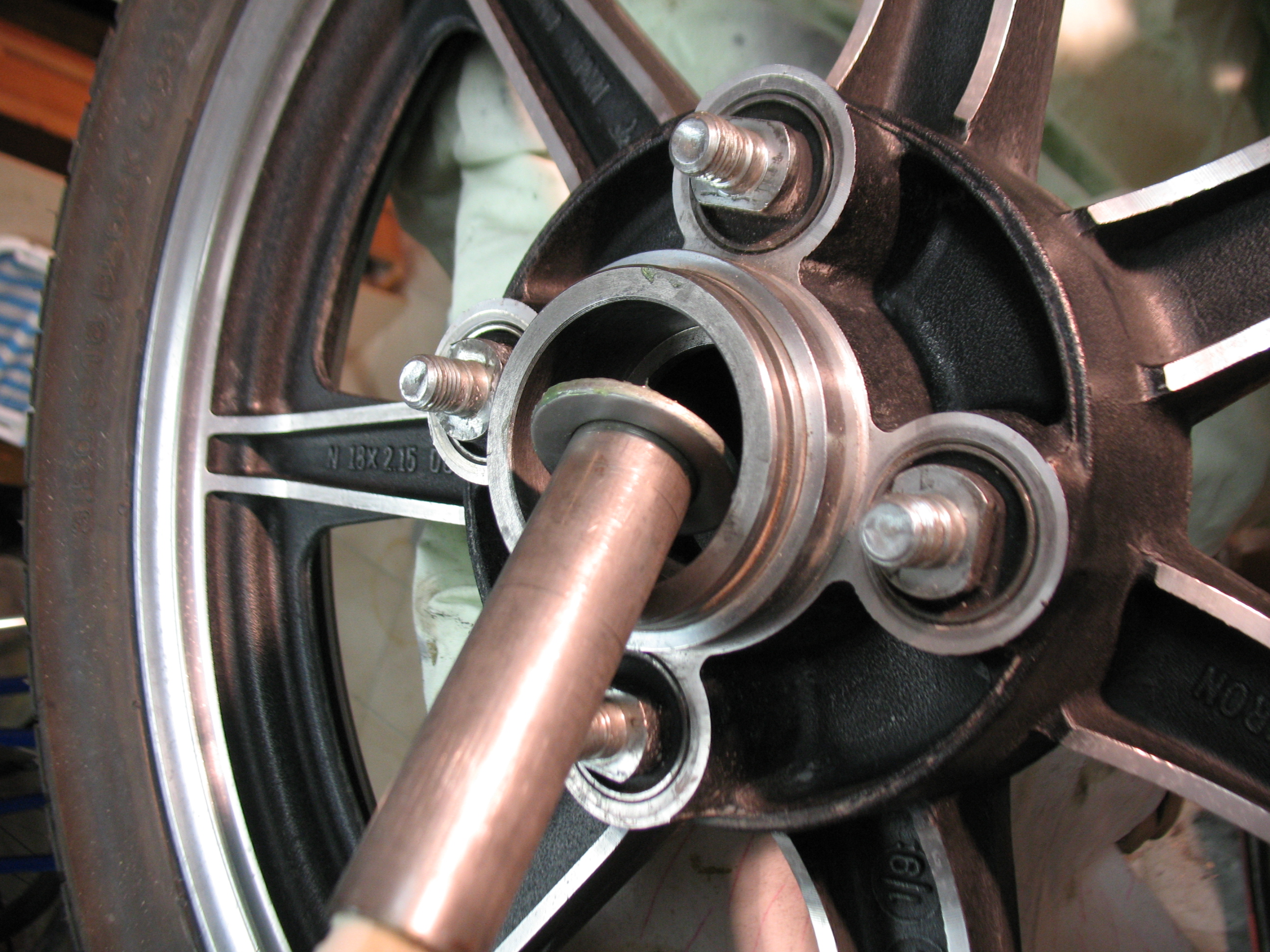

Das Röhrchen steht auf dem Lager durch den Ring (wenn der Reifen horizonal liegt)

Wenn der Ring beim Lager der Bremsenseite sitzt, dann kann ich das Distanzröhrchen nur wenig Zehntel-mm zur Seite drücken, um das Lager auszuschlagen. Der Ring steht dann am Innenraum der Felge an (da kommt die Erinnerung an einen Beítrag hoch...der Kollege hat ein Stemmeisen in der Wand versenkt, weil sich das Röhrchen nicht weit genug verschieben ließ wie im Bucheli beschrieben ;) )

Wenn der Ring beim Lager auf der Zahnradseite sitzt, dann kann ich das Röhrchen wesentlich weiter links und rechts verschieben und so das Lager mit Hammer leichter austreiben.

Das ist deshalb, weil hinten die unterschiedlichen Lagergrößen drinnen sind.

Werde daher entgegen der Explosionszeichnung (und der originalen Einbaureihenfolge) den Ring an der Zahnradseite positionieren.

Grüße, Danke,
Meusi

Bild und Zeichnung sind 2 verschiedene Räder?

Jep... das Bild 247 ist eindeutig ein Vorderrad.

Danke Jungs,

habt recht. Nach dem 10ten mal hinsehen und rätseln, welche Einbaurichtung, ist es mir nicht mehr aufgefallen. Die Räder unterscheiden sich wahrscheinlich auch nicht von Baujahr zu Baujahr...

Werde es so wieder einbauen wie rausgeholt und in der Explosionszeichnung...

Grüße, Danke,

Meusi
