Hallo,
ich habe nachdem mein Benzinhahn nur noch sehr schwer zu bewegen war diesen auseinander genommen und gereinigt doch jetzt lässt er beim Test unterm wasserhahn bei jeder Stellung Wasser durch. Ist mir aber unerklärlich da man ja beim Zusammenbau eigentlich nichts falsch machen kann, woran könnte das liegen und hilft da so ein reperatursatz?

Danke

... von welchen Möppi ist denn der hahn... hat der Unterdruckvorrichtung oder nicht...

*

Von der XS 400 2a2 ist allerdings nicht der der im Reperaturhandbuch abgebildet ist, ja hat Unterdruckvorrichtung in der aber trotzdem alles durchläuft.

Hallo Quark,
ist Dir vielleicht beim Auseinandernehmen unbemerkt die Feder runtergefallen? Dann hat jetzt der Kolben mit der Gummidichtung keinen Gegendruck, die Brühe läuft also immer durch.

Viele Grüße
Schorse

Feder hinten eingebaut ?
Der drückt die Membrane nach vorne.

Stell doch mal ein Foto rein, damit wir wissen wie das Ding aussieht.

Bilder sagen mehr als tausend Worte

Zwei Dumme ein Gedanke ...

Also die Feder ist noch drin das Membran wird auch nach vor gedrückt, hier mal ein Foto mit allen Einzelteilen (die Feder ist bereits eingebaut) fehlt da denn noch was?

... sieht vom weitem komplett aus.

was is denn ganz links dieses schwarze etwas... sieht aus wie die Unterdruckmembrane mit rausgerissenem Mittelteil.

Wenn das die Dichtung sein soll für die Zwischenplatte (das teil daneben) würde ick sagen das Loch inner Mitte sollte grösser sein, sonst bleibt der penopel von der Unterdruckmembrane daran hängen.

Im Zentrum sieht die Dichtung ja auch verdrückt aus...


*

Ja ist die Dichtung für die Zwischenplatte, im ausgebauten Zustand bleibt mal nix dran hängen, mir ist gerade noch aufgefallen dass der kleine O-Ring nicht mehr zusammenhält also mehr ein U-Ring ist :) da werd ich mir nen neuen besorgen

Ähmmm,
die Membrane sollte eigentlich zusammenhängen, sprich das was bei dir links im Bild liegt gehört zu dem Rest rechts.
War wenigstens bei meinem so.
Die vordere Membrane muß dann vorsichtig durch das Loch der Kunstoffplatte gezogen werden.
Dann sollte das ganze wie in der Schnittdarstellung aussehen.

So bezweifle ich dass das dicht wird ...

Und so sollte es in Natura aussehen ...

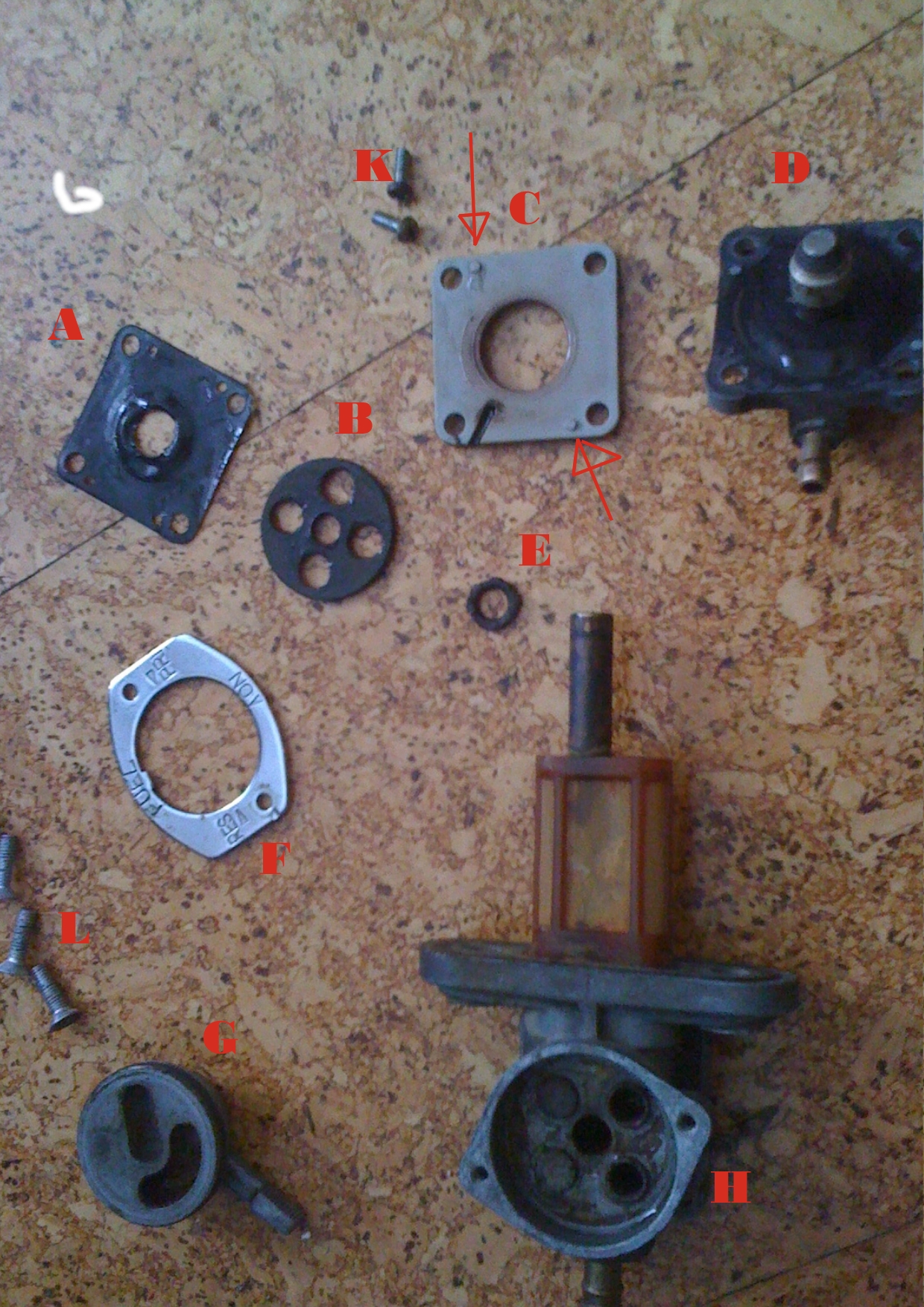

... ich habe mal das Foto zur besseren Verständigung mit Markierungsbuchstaben versehen.
Jochen sagt, Teil A gehört zu Teil D und bildet dann die Doppelmembran auf der Schnittzeichnung.
Teil E ist wohl die Dichtung des Kolbens von Teil D.
Die Pfeile zeigen auf die von mir früher erwähnten Nippel.

Ganz klar: die Doppelmembrane ist defekt.

Ich mache mal eine 3-D-Zeichnung vom kompletten Hahn für die FAQs, vor der Veröffentlichung könnten Jochen und Oelfuss ja mal draufsehen, ob das OK ist.

Viele Grüße
Schorse

Holla jetzt gleich mit 3D Zeichnung ....
Das wird bestimmt schick
Bin schon total gespannt.

Zitat von uszuschnigge

---

Ich mache mal eine 3-D-Zeichnung vom kompletten Hahn für die FAQs, vor der Veröffentlichung könnten Jochen und Oelfuss ja mal draufsehen, ob das OK ist.

Viele Grüße
Schorse

---

Was soll ick da draufschaun - ick hab den ganzen Unterdruckmüll schon seit Jahren entsorgt,

*

Hallo Quark,

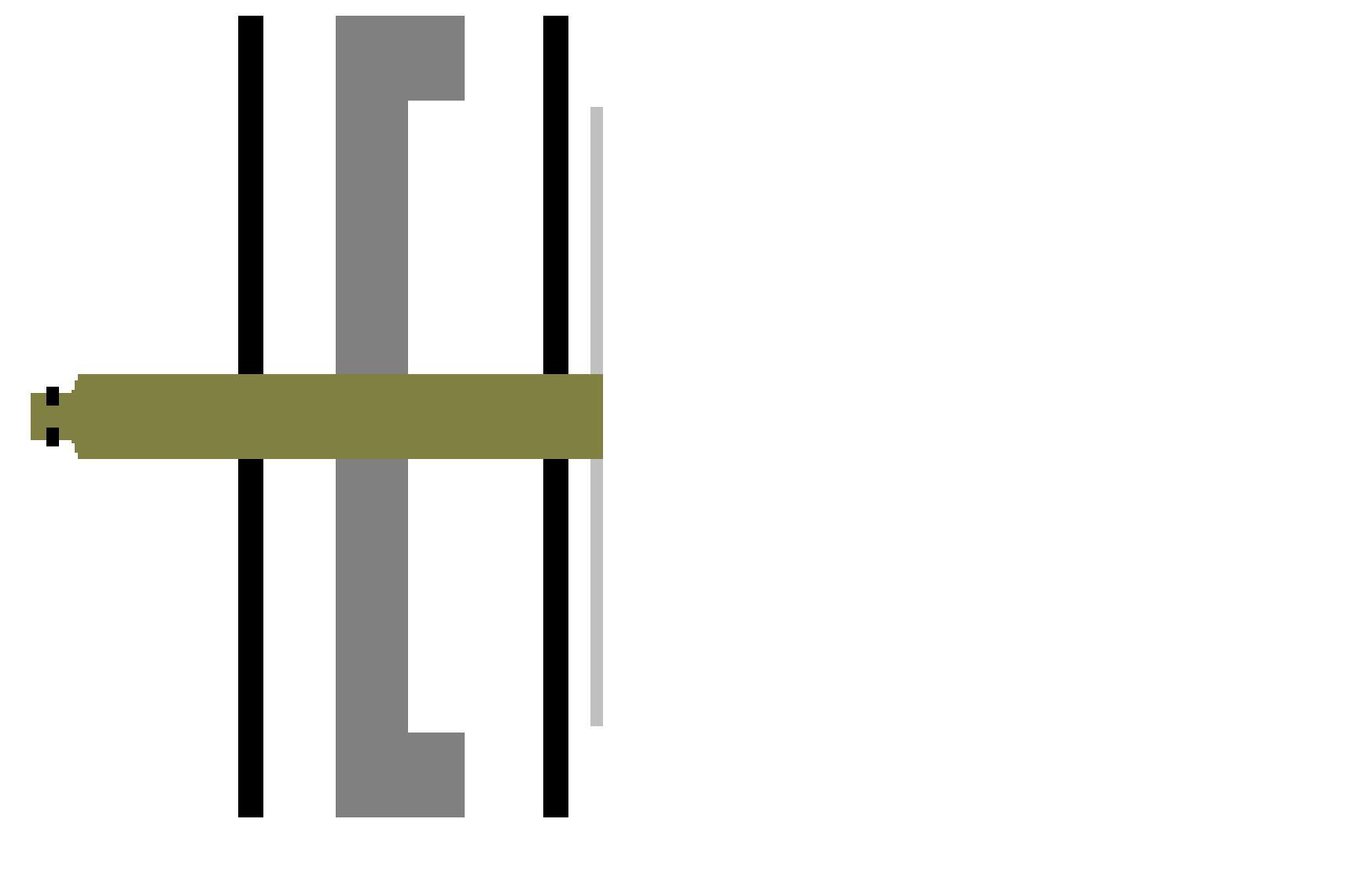

vermutlich ist Dein Hahn jetzt schon dicht; hier mal eine Systemskizze.

@ Dirk: ist das was für die FAQs?

Viele Grüße
Schorse

Hi Schorse...

Zitat von uszuschnigge

---

@ Dirk: ist das was für die FAQs?

---

Supi.. danke stelle ich die Tage ein.

Zitat von uszuschnigge

---

Hallo Quark,
vermutlich ist Dein Hahn jetzt schon dicht; hier mal eine Systemskizze.

@ Dirk: ist das was für die FAQs?

Viele Grüße
Schorse

---

Tolle Zeichnung.
Viel besser als meine ...

Die Zeichnung ist echt gut geworden, auch wenn Sie zeichnungstechnisch nicht ganz korrekt ist ...
Einigen wird das aber nicht auffallen.
